Nan teknoloji modèn, teknoloji rediksyon bri se toupatou, ki soti nan kas ekoutè nan ekipman odyo nan sistèm kominikasyon. Kòm eleman debaz la pou reyalize rediksyon bri, filtè yo te atire anpil atansyon pou prensip yo ak aplikasyon yo. Atik sa a pral eksplore prensip yo kache nan filtè ak wòl kle yo nan rediksyon bri.
1. Konsèp debaz ak klasifikasyon nan filtè

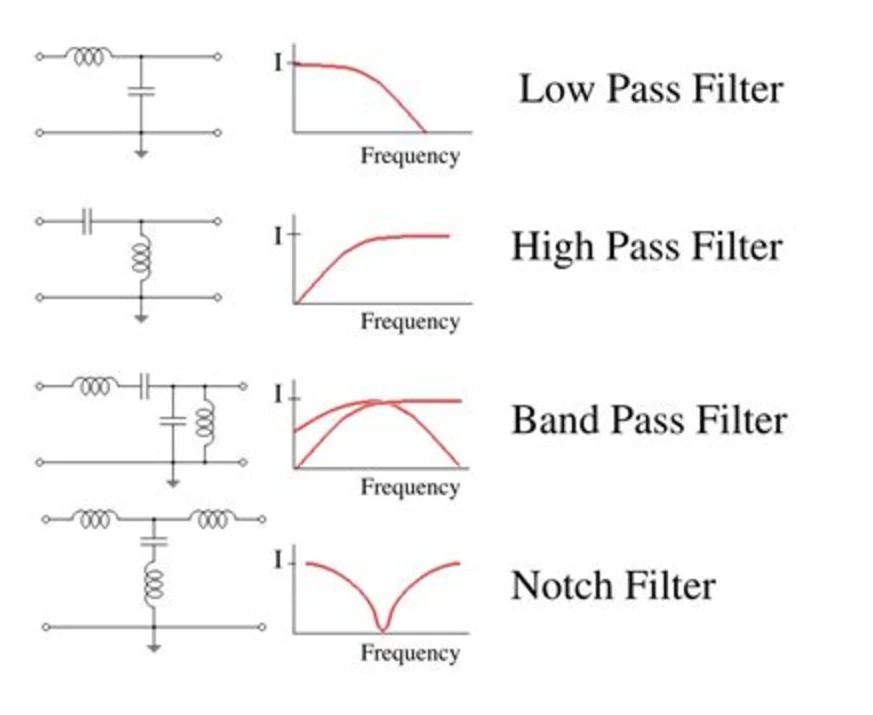

A filtrese yon sikwi oswa algorithm itilize chanje karakteristik espèk yon siyal la ak reyalize fonksyon tankou pwosesis siyal, rediksyon bri, ak retire entèferans pa amelyore oswa siyal siprime nan yon seri frekans espesifik. Baze sou karakteristik repons frekans yo, filtè yo ka klase nan kat kalite: ba-pase, wo-pas, band-pas, ak band-sispann.
Filtè ba-pas:Pèmèt siyal ki ba-frekans yo pase nan ak reprim bri segondè-frekans. Prensip debaz li se sèvi ak karakteristik yo ki enpedans nan kondansateur, se sa ki, pi ba a frekans lan, pi wo a enpedans la; pi wo a frekans lan, pi ba a enpedans la
High-pass filtre:Yon wo-pasefiltrepèmèt siyal segondè-frekans yo pase pandan y ap diminye ba-frekans bri. Operasyon li se analogue nan sa yo ki an yon filtre ki ba-pas, men li se fèt espesyalman pou siyal-wo frekans.
Bandpass filtre:Pèmèt siyal nan yon seri frekans espesifik yo pase nan ak reprim siyal nan lòt frekans. Souvan itilize nan kominikasyon vwa ak sistèm odyo.
Bandstop Filter:Siprime siyal nan yon ranje frekans espesifik ak pèmèt siyal nan frekans lòt yo pase. Li se souvan itilize elimine sonorite nan sistèm odyo.
2. Prensip k ap travay nan filtre
Prensip la k ap travay nan lafiltrese sitou ki baze sou konsepsyon sikwi ak algoritm pwosesis siyal. Kalite filtre komen gen ladan RC filtre, filtre LC ak filtre repons eksitasyon. Pami yo, se RC filtre ki konpoze de rezistans ak kondansateur, ak karakteristik diferan repons frekans yo reyalize pa ajiste paramèt eleman (tankou valè rezistans ak valè kapasite).
Nan pwosesis siyal dijital,filtèkapab tou aplike nan algoritm, tankou FIR (fini repons enpilsyon) ak IIR (enfini repons enpilsyon) filtè. FILT FILTER reyalize pwosesis siyal nan repons enpilsyon nan longè fini, pandan y ap IIR filtre sèvi ak estrikti fidbak amelyore siyal nan frekans espesifik.
3. Aplikasyon nan filtre nan rediksyon bri
Nwayo a nan teknoloji rediksyon bri se yo retire siyal bri pandan y ap kenbe siyal itil. Filtè yo esansyèl nan pwosesis sa a. Pou egzanp, nan diminye bri odyo, ba-pasefiltèKa avèk siksè elimine wo-frekans son, tankou bri background oswa bri soti nan ekipman yo. Anplis de sa, ekoutè aktif rediksyon bri kolekte bri anviwònman an nan tan reyèl nan bati-an mikro ak jenere vag son ranvèse konpanse yo. Konpozan debaz li yo se filtè lineyè ak adaptasyon algoritm filtraj.
Nan pwosesis imaj, teknoloji rediksyon bri tou depann soufiltè. Pou egzanp, espasyal domèn rediksyon metòd rediksyon diminye bri pa atenuasyon piksèl imaj. Metòd frekans rediksyon domèn bri konvèti imaj nan domèn nan frekans nan Fourier transfòme ak Lè sa a, siprime bri-wo frekans.
Iv. Design ak optimize nan filtè
Konsepsyon defiltèBezwen complète konsidere faktè tankou karakteristik repons frekans, frekans coupure, ak lajè passband/stopband. Pou egzanp, frekans lan cutoff nan yon filtre ki ba-pas detèmine kapasite li nan siprime siyal segondè-frekans. Anplis de sa, kantite eleman ak seleksyon paramèt nan filtre a pral tou afekte pèfòmans li yo. Anjeneral pale, eleman yo plis gen, pi konplèks la karakteristik yo ki frekans nan filtre a, men li pral tou ogmante pri a ak difikilte pou nan aplikasyon.
Nan aplikasyon pratik, konsepsyon nan filtè bezwen tou yo konsidere posibilite a nan aplikasyon pyès ki nan konpitè. Pou egzanp, nan yon mikrokontroleur, algoritm filtraj dijital ka egzekite atravè lojisyèl, ofri benefis tankou fyab segondè ak itilizasyon pouvwa ki ba .Nan aplikasyon pou wo-frekans, analògfiltèyo bezwen satisfè kondisyon an tan reyèl ak pèfòmans.
V. Rezime
Kòm eleman debaz la nan teknoloji bri-rediksyon, prensip la kache nan filtè enplike nan konsepsyon sikwi, algoritm pwosesis siyal, ak karakteristik repons frekans. Si li se rediksyon bri odyo, pwosesis imaj oswa sistèm kominikasyon,filtèJwe yon wòl endispansab. Pa pwofondman konprann prensip yo ap travay ak metòd konsepsyon nan filtè, nou ka pi byen optimize teknoloji bri-rediksyon ak amelyore pèfòmans sistèm ak eksperyans itilizatè.
Referans:
1. Kontwòl elektwonik pou zouti machin. GRAW-HILLPUBLIC.
2. Design filtre. Leonardo Pantoli ak Vincenzo Stornelli.
3. Son ranfòsman manyèl. Gary Davis & Ralph Jones.
4. Devlopman pwodwi - Fè nan kamera a Tiger. Mattias Ahnoff ak Olve Maudal.
